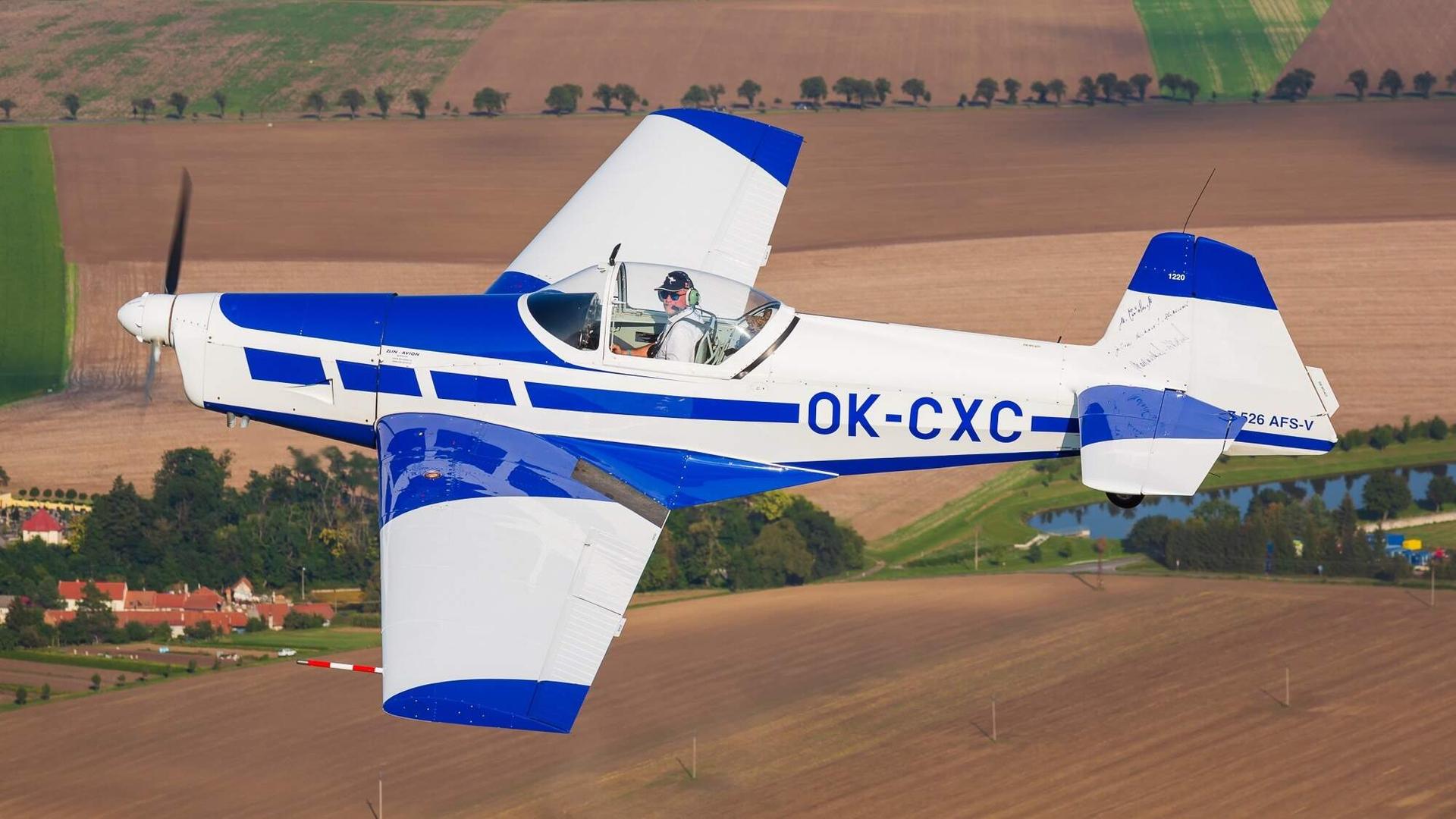

Letoun Z-526 AFS je jednomístný, jednomotorový, samonosný dolnoplošník původně určený speciálně pro leteckou akrobacii. Nyní slouží zejména jako vlečné letadlo.


## Popis letounu

Letoun Z-526 AFS je jednomístný, jednomotorový, samonosný dolnoplošník původně určený speciálně pro leteckou akrobacii. Nyní slouží zejména jako vlečné letadlo.

Linie vedoucí ke Zlínu Z526 AFS začíná v roce 1947 školním a akrobatickým letounem Z-26 „Trenér“, který byl zkonstruován v Otrokovicích pod vedením ing. Tomáše a stal se základem slavné řady Zlínů ( Z-126, Z-226, Z-326, Z-526, Z-726). Na ní se vycvičily celé generace pilotů. Speciální akrobatické verze také na dlouhá léta opanovaly akrobatické soutěže a úspěch včetně titulů mistra světa přinesl řadě pilotů. První letoun verze Z-526 byl zalétán 3. září 1965. Z něj byly posléze odvozeny varianty Z526A, Z-526AS a konečně v roce 1969 Z-526F lišící se zejména novým motorem Avia M-137A. Ten se v roce 1970 stal základem speciálně pro leteckou akrobacii konstruovaného letounu Z-526 AFS. Hlavní změnou bylo nové, kratší křídlo s dvojitými křidélky, které významně zlepšilo obratnost. Byl to poslední akrobatický letoun z řady Z26, po něm následoval další slavný československý akrobatický letoun Z-50.

Trup příhradové konstrukce je svařen z ocelových trubek. Potah přední části trupu je z duralového plechu, spodek zadní části je potažen plátnem. Kryt kabiny se otevírá posouváním dozadu, při nouzovém opuštění letounu je možno kryt odhodit. Pilotní sedadlo a nožní řízení je stavitelné.

Křídlo má lichoběžníkový půdorys a u trupu je dělené, potah je z duralového plechu plátovaného hliníkem. Letoun není vybaven vztlakovými klapkami.

Hlavní podvozek je částečně zatažitelný, ovládaný elektricky. Nouzové vysouvání podvozku je ruční (mechanické).Podvozek je opatřen elektrickou signalizací polohy pomocí koncových spínačů. Ostruhové kolo je spřaženo s nožním řízením.

Pohonnou jednotku tvoří invertní řadový, vzduchem chlazený, čtyřdobý šestiválcový motor Avia M-137A o výkonu 132 kW (180 koní) při 2 750 ot./min po dobu 5 minut. Zdvihový objem 5, 97 litru, kompresní poměr 6,3 : 1 , vrtání 105 mm , zdvih 115 mm , hmotnost motoru 141,5 kg. Motor je vybaven pro plně akrobatický provoz. Palivová a olejová instalace je řešena tak, že umožnuje provádět akrobacii včetně letů na zádech. Hlavní palivové nádrže o objemu 2 x 35 litrů jsou umístěny v křídlech. Na konce křídel je možno namontovat přídavné nádrže o objemu 2 x 35 l. Jejich namontováním přechází letoun z kategorie akrobatické do normální.

Autonomní vrtule V 503A je kovová, levotočivá s hydraulickým servomotorem. Otáčky motoru motoru ovládá samostatně podle rychlosti letu a přípusti motoru. Průměr vrtule 2000 mm max.trvalé otáčky 2750



## Technická data letoun Z526 AFS

<table>
    <thead>
        <tr>
            <th colspan = "2">Rozměry </th>
            <th colspan = "2">Hmotnosti </th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td>rozpětí</td>
            <td>8.84 m</td>
            <td>prázdná</td>
            <td>604 kg</td>
        </tr>
         <tr>
            <td>délka</td>
            <td>7.82 m</td>
            <td>vzletová</td>
            <td>740 kg</td>
        </tr>
        <tr>
            <td>nosná plocha</td>
            <td>13.81  m2</td>
            <td>plošné zatížení</td>
            <td>53.6 kg/m</td>
        </tr>
        <tr>
            <td>výška</td>
            <td>1.90 m</td>
            <td>dovolené zatížení</td>
            <td>136 kg</td>
        </tr>
    </tbody>

</table>

## Výkony data letoun Z526 AFS

<table>
    <thead>
        <tr>
            <th colspan = "2">Výkony </th>
            <th colspan = "2">Motor a palivová instalace </th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td>maximální rychlost	</td>
            <td>252 km/h</td>
            <td>motor</td>
            <td>Avia M-137A</td>
        </tr>
         <tr>
            <td>cestovní rychlost	</td>
            <td>230 km/h</td>
            <td>vzletová</td>
            <td>740 kg</td>
        </tr>
        <tr>
            <td>dovolené zatížení	</td>
            <td>13.81  m2</td>
            <td>plošné zatížení</td>
            <td>53.6 kg/m</td>
        </tr>
        <tr>
            <td>výška</td>
            <td>1.90 m</td>
            <td>dovolené zatížení</td>
            <td>136 kg</td>
        </tr>
    </tbody>

</table>


### Výkres kluzáku Z526AFS
<img align = 'right' src= '/images/planes/kratas_planek.jpg'/>


**Zdroj:**
*Jan Brskovský, Jiří Hodan: Orličan VSO-10 Gradient, Letectví+Kosmonautika, 4-6 , 1989.*

Zlin Z526 AFS Akrobat speciál  základni informace

Zlin Z526 AFS Akrobat speciál


Dvoumístný, plně akrobatický, jednomotorový dolnoplošník se zatahovacím podvozkem zkonstruovaný v roce 1969 ze základního typu Z-526 instalací plně akrobatického motoru Avia M-137A o výkonu 132 kW (180 koní). První typ schopný létat plnou akrobacii ve dvojím obsazení, který je tak ideální pro výcvik akrobacie. Kromě toho je vhodný i pro vlekání kluzáků a výcvik pilotů od základního výcviku až po vysokou pilotáž


## Popis letounu a jeho vývoje

Letoun Z-526 F je dvoumístný, dolnokřídlý, samonosný jednoplošník s šestiválcovým invertním motorem M137A a autonomní vrtulí V 503A.

Zlín Z526 F je z vrcholných typů slavné řady Zlínů ( Z-126, Z-226, Z-326, Z-526, Z-726). Na letounech této řady se vycvičily celé generace pilotů a řada akrobatických variant se také nesmazatelně smazala do hisotrie letecké akrobacie. Celá historie řady začíná v roce 1947 školním a akrobatickým letounem Z-26 „Trenér“, který byl zkonstruován v Otrokovicích pod vedením ing. Tomáše. První letoun verze Z-526 byl zalétán 3. září 1965. Z něj byly posléze odvozeny varianty Z526A, Z-526AS a konečně v roce 1969 Z-526F lišící se zejména novým motorem Avia M-137A. Zlín Z-526 F je prvním typem, na kterém je možné létat plnou akrobacii ve dvojím obsazení a je tak ideální pro výcvik akrobacie. Kromě toho je vhodný i pro vlekání kluzáků a výcvik pilotů od základního výcviku až po vysokou pilotáž.

Trup příhradové konstrukce je svařen z ocelových trubek. Potah přední části trupu je z duralového plechu, spodek zadní části je potažen plátnem. Kryt kabiny se otevírá posouváním dozadu, při nouzovém opuštění letounu je možno kryt odhodit. Pilotní sedadlo a nožní řízení je stavitelné.

Křídlo má lichoběžníkový půdorys a u trupu je dělené, potah je z duralového plechu plátovaného hliníkem. Letoun je vybaven vztlakovými klapkami.

Hlavní podvozek je částečně zatažitelný, ovládaný elektricky. Nouzové vysouvání podvozku je ruční (mechanické).Podvozek je opatřen elektrickou signalizací polohy pomocí koncových spínačů. Ostruhové kolo je spřaženo s nožním řízením.

Pohonnou jednotku tvoří invertní řadový, vzduchem chlazený, čtyřdobý šestiválcový motor Avia M-137A o výkonu 132 kW (180 koní) při 2 750 ot./min po dobu 5 minut. Zdvihový objem 5, 97 litru, kompresní poměr 6,3 : 1 , vrtání 105 mm , zdvih 115 mm , hmotnost motoru 141,5 kg. Motor je vybaven pro plně akrobatický provoz. Palivová a olejová instalace je řešena tak, že umožnuje provádět akrobacii včetně letů na zádech. Hlavní palivové nádrže o objemu 2 x 35 litrů jsou umístěny v křídlech.

Autonomní vrtule V 503A je kovová, levotočivá s hydraulickým servomotorem. Otáčky motoru motoru ovládá samostatně podle rychlosti letu a přípusti motoru. Průměr vrtule 2000 mm max.trvalé otáčky 2750

## Technická data letounu

<table id="rozmery">
<colgroup span="2"></colgroup>
<thead><tr><th colspan="2">Rozměry</th></tr></thead>
<tbody>
<tr>
<td>rozpětí</td>
<td>10.590 m</td>
</tr>
<tr>
<td>délka</td>
<td>8.00 m</td>
</tr>
<tr>
<td>výška</td>
<td>2.06 m</td>
</tr>
<tr>
<td>nosná plocha</td>
<td>15.45 m²</td>
</tr>
</tbody>
</table>
<table id="hmotnosti">
<colgroup span="2"></colgroup>
<thead><tr><th colspan="2">Hmotnosti</th></tr></thead>
<tbody>
<tr>
<td>prázdná</td>
<td>685 kg</td>
</tr>
<tr>
<td>vzletová</td>
<td>940 kg</td>
</tr>
<tr>
<td>dovolené zatížení</td>
<td>255 kg</td>
</tr>
<tr>
<td>plošné zatížení</td>
<td>60.8 kg/m²</td>
</tr>
</tbody>
</table>
<table id="vykony">
<colgroup span="2"></colgroup>
<thead><tr><th colspan="2">Výkony</th></tr></thead>
<tbody>
<tr>
<td>maximální rychlost</td>
<td>244 km/h</td>
</tr>
<tr>
<td>cestovní rychlost</td>
<td>210 km/h</td>
</tr>
<tr>
<td>dostup</td>
<td>5200 m</td>
</tr>
<tr>
<td>stoupavost</td>
<td>6.0 m/s</td>
</tr>
<tr>
<td>dolet</td>
<td>840 km</td>
</tr>
</tbody>
</table>
<table id="motor">
<colgroup span="2"></colgroup>
<thead><tr><th colspan="2">Motor a palivová instalace</th></tr></thead>
<tbody>
<tr>
<td>motor</td>
<td>Avia M-137A</td>
</tr>
<tr>
<td>objem hlavních nádrží</td>
<td>2 x 35 l</td>
</tr>
<tr>
<td>max. výkon motoru</td>
<td>132 kW (180 koní)</td>
</tr>
<tr>
<td>max. otáčky motoru</td>
<td>2750 za min</td>
</tr>
</tbody>
</table>


### Výkres Letounu Z-526 F
<img align = 'center' src= '/images/planes/z526f_planek.jpg'/>
